優化風場網絡控制效率

由于具有良好的開放性和靈活性，Beckhoff 基于 PC 和 EtherCAT 的控制系統是有效控制風力發電機組的最佳技術平臺，包括智能風場網絡監控和遠程訪問。

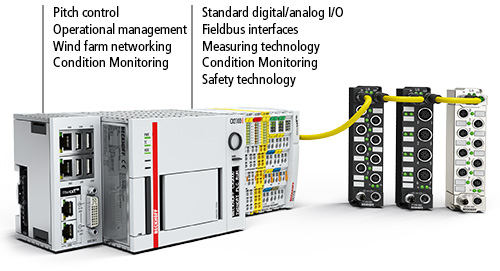

緊湊、堅固、靈活：EtherCAT I/O 端子盒

緊湊的 EtherCAT 端子盒采用全密封塑料外殼，免受氣候影響，適合用于風力發電機組中無需安裝控制柜的場合。各種端子盒型號，幾乎可以連接任何類型的傳感器和執行器，例如用于制動器、液壓、發電機和齒輪箱控制。

超高速：EtherCAT 實時風場網絡監控系統

風電場的集群控制是保障電網的安全運行、實現風場總功率的優化以及提高風電場整體的電能質量的有效手段。 Beckhoff 的EtherCAT實時風場控制網絡在風場網絡通訊的超高速響應方面設立了新標準。基于 EtherCAT 的系統可以測量并網點電流和電壓瞬時值，并且采樣速率可達到10KHz。如果出現電壓跌落，系統能夠在1 ms之內調整網絡中的所有風力發電機組給定值。所有測量值以及控制給定值的同步時間誤差小于1 微秒，基于上述技術對電流、電壓和頻率進行控制可以提供最佳的電網支持。

EtherCAT 端子模塊集成狀態監測功能

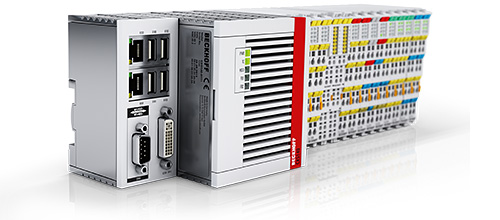

基于 PC的控制平臺將風力發電機組狀態監測功能無縫集成到現有的自動化系統中，用于振動測量的高精度 EtherCAT 端子模塊 EL3632 或用于分析應變計的 EL3356-0010 可簡單地添加到端子模塊排中。采樣到的原始數據可用于上位軟件。運營商的CMS 軟件可以通過開放的接口（如 OPC）集成到控制系統中，用于評估和啟動下游服務。這種綜合解決方案的優點包括成本優勢、擴展靈活性和改進的診斷功能。



TwinCAT 3：集成的控制平臺使工程設計更加簡單

TwinCAT 開放式自動化軟件讓用戶能夠靈活選擇編程語言：除了面向對象的 IEC61131-3標準語言擴展外，C和C++ 現在也可用作實時應用程序編程語言。通過集成MATLAB®/Simulink®，TwinCAT 3也可以用于設備仿真，例如載荷計算。
