Beckhoff PROFINET IO 總線耦合器 EK9300 能夠以簡單、高效的方式連接不同的控制網絡。這樣，一臺 PROFINET 控制器可以與一個或多個 EtherCAT、PROFINET、PROFIBUS 和 EtherNet/IP 系統交換數據。因此，EK9300 可以用作一個靈活的網關，用以實現這些網絡之間的實時通訊，可以充分利用 EtherCAT 網絡作為極高性能的下位 I/O 系統所提供的優點。
總線耦合器 EK9300 將來自 PROFINET IO 的報文轉換為 EtherCAT“E-bus”信號。一個站點由一個 EK9300 和任意數量的 EtherCAT 端子模塊組成。該耦合器支持 PROFINET RT 協議規范，因此能夠無縫集成到 PROFINET IO 網絡中。

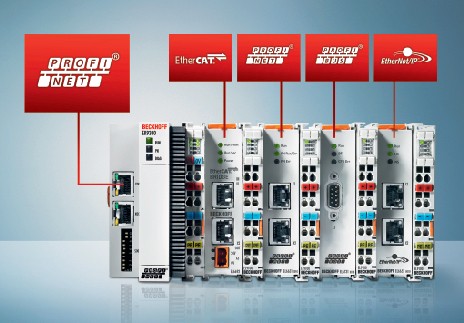

通過它的新固件和相應的 EtherCAT 端子模塊，EK9300 總線耦合器可以用作一個靈活的網關，連接不同的網絡和控制器類型：
– 從 PROFINET 到 EtherCAT（通過 EL6692-0000）
– 從 PROFINET 到 PROFINET（通過 EL6631-0010）
– 從 PROFINET 到 PROFIBUS（通過 EL6731-0010）
– 從 PROFINET 到 EtherNet/IP（通過EL6652-0010）。
這樣，異構性生產系統可以毫不費力地通過實時通訊系統聯網。例如，產品相關的管理信息可以通過不同的控制系統收集在分布式單元中，或者在故意放置在不同的 IP 空間內的兩個 PROFINET 網絡中進行實時的數據交換。備。
EtherCAT：高性能子總線 — 寬泛的 I/O 產品范圍
PROFINET IO 耦合器 EK9300 為高性能和超高速 EtherCAT I/O 系統提供基礎連接。特別是對于應用范圍廣泛的分布式系統，這可以帶來更多優勢，因為 EtherCAT 網絡拓撲結構具有高度靈活性，并且能夠最遠為 100 米的長距離。另外一個重要的優點是 EK9300 總線耦合器 — 除了其實際的網關功能之外 — 支持各種 EtherCAT I/O 端子模塊，包括大量適合安裝在惡劣工況環境中的 IP 67 端子盒。這樣一方面可以優化物理過程的映射，另一方面能夠通過多個 EtherCAT 從站端子模塊連接一個 PROFINET 控制器到相應數量的相同或不同的控制網絡。
